Поскольку основы - они и в Африке основы, то принципы работы с UV-развёрткой, почерпнутые из этой статьи, вы сможете применить работая и в других 3D редакторах. Единственное отличие будет в названии кнопок и инструментов.
Автор этой статьи - уважаемый мной 3D моделер техники в 3ds Max - , известный еще под ником DesertBull. Так что публикую я статью как есть.
Поехали!
Для моделлера очень важно знать маппинг. Без этих познаний он не сможет работать серьезно с текстурами. Не сможет делать модели эргономичными и эффективно полностью использовать ресурсы. Без этих познаний моделлер никогда не сделает хорошо, серьезно оттекстуренную модель, для которой будет очень важным правильная раскладка текстурных координат.
Маппинг представляет собой простой раскрой модели. Все наши модели состоят из сетки полигонов. По сути делая маппинг, мы условно разделяем нашу модель на отдельные части, которые помогут нам максимально точно и без потянутостей "натянуть" текстуру.
Работа с модификатором маппинга очень проста. Если вы ещё не умеете с ним работать, то ставьте это приоритетом номер один в очереди на изучение, иначе вы - не полноценный специалист.
Многие работают с модификатором UVW Map. Я же работаю с модификатором UVW Unwrap. Почему? Потому что что это абсолютно такой же модификатор, только при этом с кучей дополнительных возможностей. Настоятельно рекомендую работать именно через Unwrap.
Что ж приступим.
У нас есть простая модель.
Первым делом что мы делаем - назначаем чекер. Это дефолтная текстура, она по-умолчанию используется для проверки корректности маппинга. Если на модели отображаются не квадратики - значит модель требует корректировки в маппинге.
При назначении материала текстура может не отображаться. Эта кнопочка все решает))
Результат после нажатия кнопки Show Shaded Material in Viewport:
Мне лично не удобно работать с чекером, если если он отображает 1-2 квадрата на сторону. Поэтому я всегда ставлю больший тайлинг.
Как мы можем видеть, на некоторых сторонах не отображаются нормально квадратики - есть потянутости - верный признак неверного маппинга.
Далее приступаем непосредственно к работе с маппингом. Находим модификатор UVW Unwrap. Я его себе вынес вот так, а вообще его можно найти там, куда указывает стрелка:
Вот основное окно для работы с маппингом. Сейчас там путаница - и это не удивительно. Программа делает маппинг автоматически, при создании простых примитивов, но со временем, после того как ты над ними поработаешь, усложняя сетку, базовый маппинг нарушается.
Красным обведена зона отображения текстуры. Как правило в 3д принято работать с текстурами с равными сторонами или по правилу: если одна сторона - А и вторая – Б, то размер текстуры может быть А=Б или 2А=Б или 4А=Б и так далее или наоборот. Основные размеры сторон кратны 2-ум: 512,1024, 2048, 4096 и тд. Почему так? На сколько мне известно, по крайней мере в игровой индустрии - это наиболее эффективно и удобоваримые размеры. [если более точно, то размер стороны текстуры должен быть кратным степени двойки (2, 4, 8, 16, 32, 64, 128, 256, 512 и т.д.) - это связано с тем, что игровые движки и алгоритмы сжатия/работы с изображениями работают наиболее эффективно именно с такими размерами. Т.е. тогда используется минимум памяти: дисковой, оперативной и видео. А значит и вычисления, проводимые с такими изображениями будут проводится быстрее. Да, вы можете использовать текстуру размером 513на512, но её размер из-за этого одного пикселя будет в два раза больше, чем у 512на512 - примечание автора блога]
Никто вас не побьет палкой, если у вас будет текстура 314 на 745, но для меня, как человека варившегося в теме - это будет показателем отсутствия знаний. Случаи с использованием не квадратных текстур не столь часты. Я сейчас рассказываю на примере квадратной текстуры.
Со временем ты поймешь, что для определенной структуры модели можно подбирать определенный тип маппинга. Сейчас же на простой форме я показываю пример наиболее простого и распространенного метода.
Выделяем всю модель (в свойствах модификатора снять галочку "Игнорировать заднююю часть") и нажимаем в окне маппинга Флаттен маппинг.
Мы видим, что программа разложила автоматом нашу модель на отдельные логичные (для программы) куски.
Не нужно радоваться и сразу приступать к текстуре - у нас ещё много работы.
Итак - смотрим. В основном вьюпорте на модели отображается куча зеленых линий. Это швы, показывающие где заканчиваются отдельные куски маппинга. Зеленые линии дублируются точно так же и в окне маппинга. Зачастую специалисты стремятся, чтобы этих швов было как можно меньше. В иделае их наличие не желательно вообще. Это значит, что нам нужно сшить получившиеся куски вместе.
В окне маппинга я выбрал один едж:
Клацаем на нем правой кнопкой мышки (ПКМ) и выбираем стич (прилепить). [для меня это удобнее делать через горячую клавишу, которую я назначаю самостоятельно на каждую команду, которую использую достаточно часто. О своих настройках 3ds Max я писал здесь - примечание автора блога]
Часть, которая на модели соприкасается с этим еджем автоматически приклеится к выбранному еджу:
В итоге, посредством этой операции мы получаем вот такой раскрой. Как видим на модели зеленых линий стало значительно меньше)
Если присмотреться к местам стыка, то мы увидим, что зеленые линии исчезли в том месте где мы "стичили", но не исчезли на соседних еджах, которые соприкасались с изначально выбранным ребром.
Такие вещи желательно сразу исправлять. Есть два способа:
- Пройтись стичем и по ним.
- Перейти в режим точек, выбрать необходимые вертексы и завелдить (через меню ПКМ)
Итак, у нас более менее комфортная раскладка модели.
Но... у нас квадрат текстуры, а для квадрата такая раскладка не эффективна (большая часть текстуры в таком случае будет расходоваться вхолостую, кушая столь нужные нам ресурсы системы). Поэтому в угоду компактности мы чуточку раскромсаем модель и переделаем наш маппинг.
Первым делом ты определяешь идентичные части. К примеру, здесь верх и низ модели абсолютно идентичны. Раз так, то нам нет смысла использовать на оба элемента разную текстуру. Значит, мы просто отделим один из повторяющихся элементов и наложим его на своего брата-близнеца.
При этом зачастую требуется функция отзеркаливания и\или поворота детали.
Выделяем верхнюю часть UV:
Отделяем выделенную часть UV:

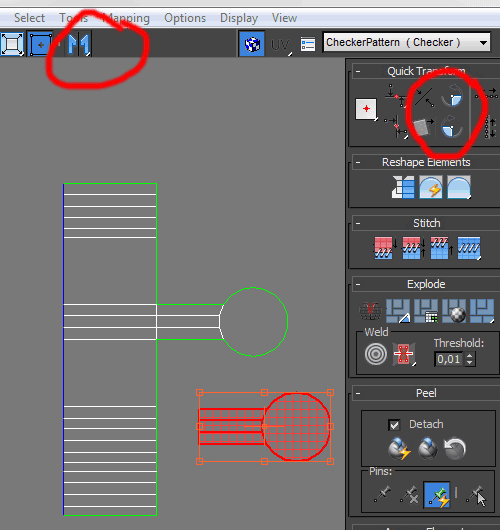

Отзеркаливаем и поворачиваем отрезанный UV кусок:
Накладываем отрезанный кусочек поверх такого же:
Наш маппинг все ещё не эффективен. Текстура очень узкая и длинная. Мы конечно можем сделать прямоугольную текстуру, но в нашем случае - это идет вразрез с первоначальной задачей – делать квадратную текстуру.
Я выделил в основном вьюпорте полигоны цилиндра и отделил их на маппинге от детали. Мы получили две половинки боковинки цилиндра.
Я выделяю один крайний едж на одной из половинок и мы видим, что на второй подсвечивается синим другой едж. Программа показывает какой едж в какой детали сейчас мы соединим.
Вуаля
Вот теперь уже кое-что похожее на качественный маппинг. Перетаскиваем наш маппинг с серого фона в квадратик чекера в окошке маппинга. [этот квадратик обозначает границы текстуры. На самом деле текстура есть и за пределами этого квадратика, но она там повторяет текстуру внутри квадрата. Это достаточно интересная фича и о ней я записал отдельный видеоурок по UV квадратам - примечание автора блога]
Наш маппинг не должен выходить за его границы. При необходимости скейлим (через CTRL) ВЕСЬ(!!!) маппинг одновременно. Крайне не желательно скейлить отдельно детали, так как сейчас у нас маппинг всех деталей в едином одинаковом масштабе. Что значит, что по всей нашей модели текстура будет отображаться с одинаковым качеством.
При необходимости вы можете спокойно менять детали местами, крутить их и т.п. для более плотной "упаковки".
Вот что получилось у меня
Последним штрихом будет действие, которое я называю "текспортер" (по мотивам одноименной проги))) Это действие необходимо для снятия карты маппинга, для дальнейшей работы с ней в Photoshop (Фотошопе ФШ) непосредственно над текстурой.
Ниже показано, какие настройки должны быть и где нажать окей) Для удобства работы с текспортером я обычно ставлю разрешение побольше - тогда линии маппинга тоненькие, аккуратные и точные, что очень комфортно сказывается при работе с ними в ФШ.
После нажатия кнопки "Render UV Template" (отрендерить развёртку UV) мы видим карту маппинга, сохраняем её в удобном графическом формате и далее уже открываем её в ФШ со свойством слоя "Screen" (не будет видно, если основной фон фш-файла – белый).
Всё. Успешного маппинга))
